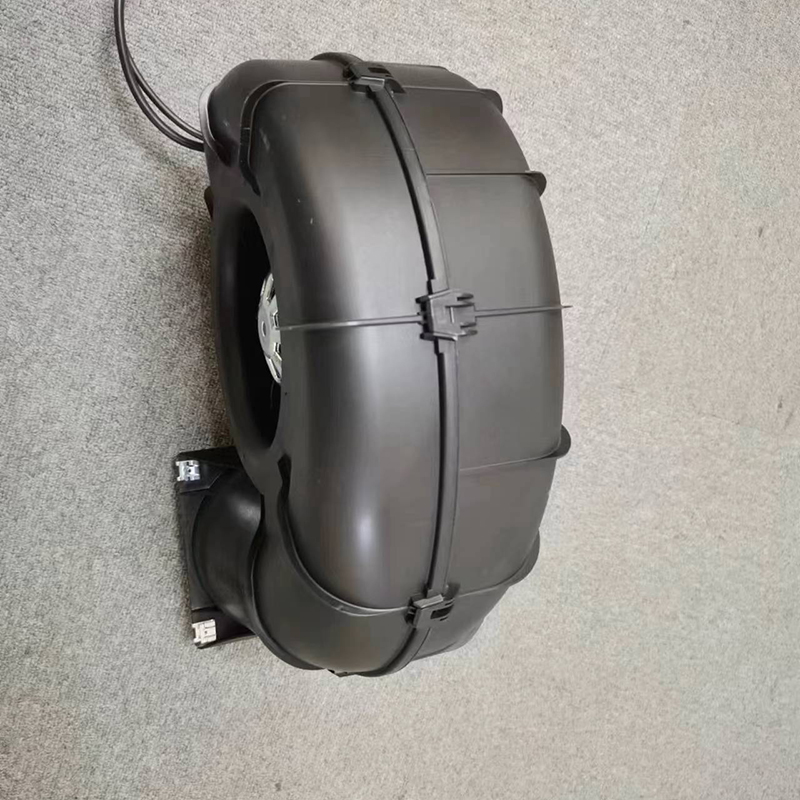

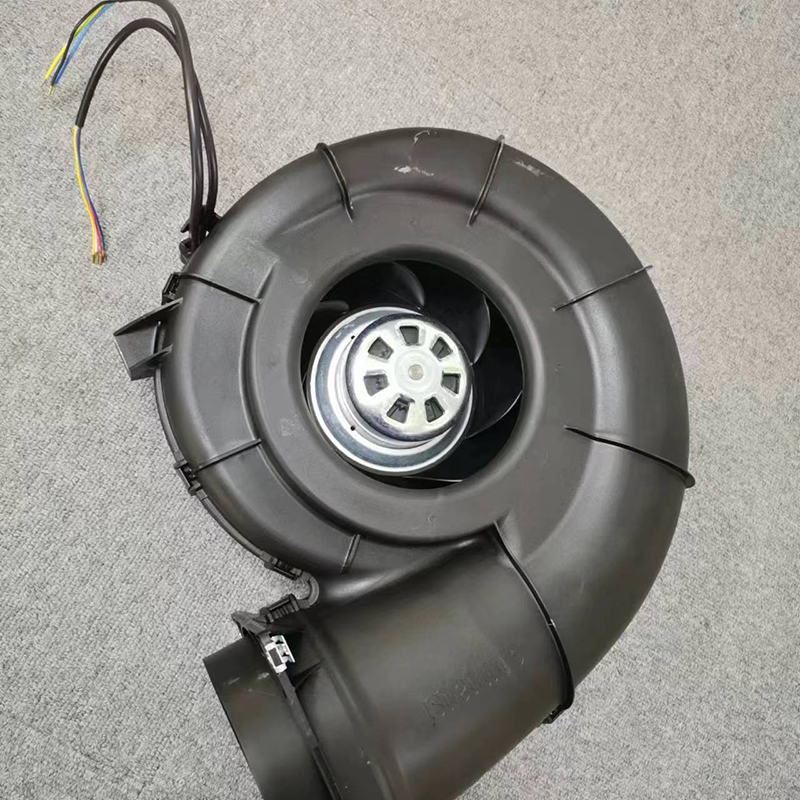

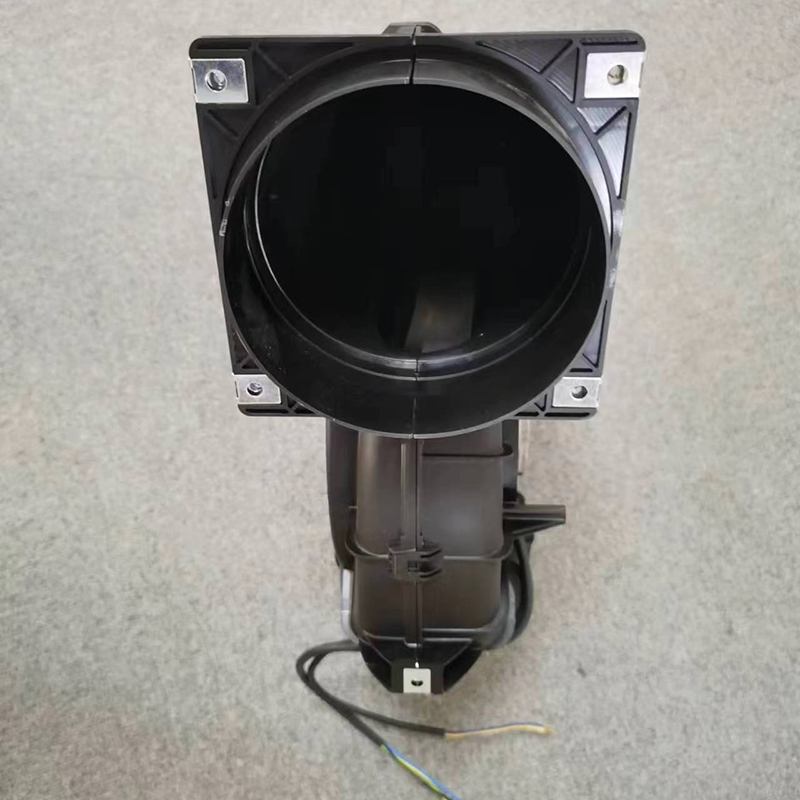

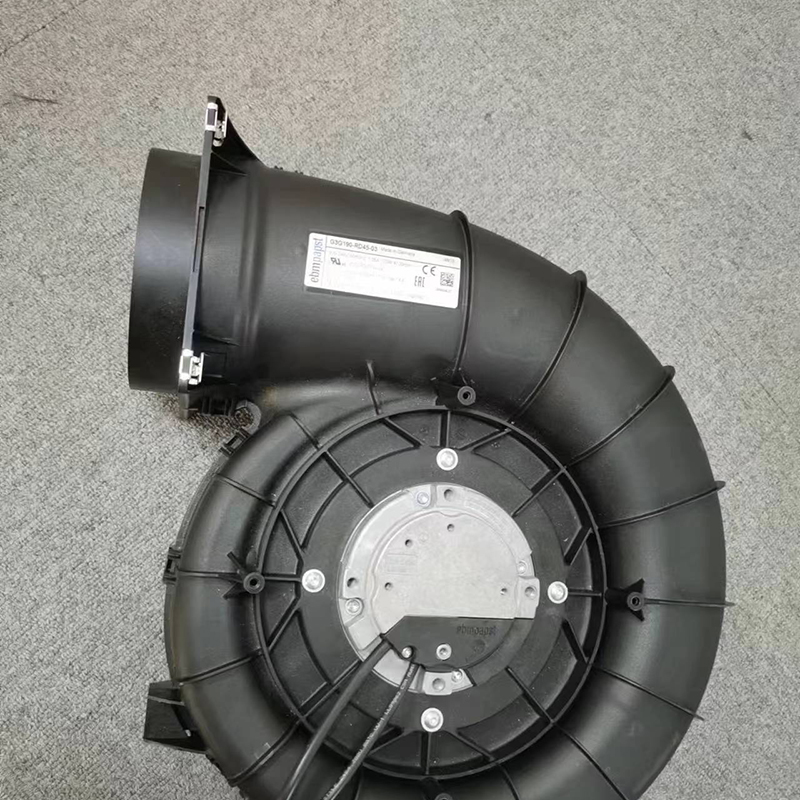

Wentylator odśrodkowy EC – RadiCal-G3G190-RD45-03
Opis techniczny
| Waga | 2,08 kg |
| Rozmiar silnika | 55 |
| Rozmiar | 190 mm |
| Powierzchnia wirnika | Pasywowany grubowarstwowo |
| Materiał wirnika | Tworzywo PP |
| Materiał obudowy | Tworzywo PP |
| Liczba ostrzy | 7 |
| Kierunek rotacji | Zgodnie z ruchem wskazówek zegara, patrząc w kierunku wirnika |
| Stopień ochrony | IP54 / w zależności od instalacji i położenia |
| Klasa izolacji | "B" |
| Klasa ochrony przed wilgocią (F) / środowiskiem (H). | H1 |
| Maks.dopuszczalna temp. otoczeniado silnika (transport/przechowywanie) | + 80°C |
| min.dopuszczalna temp. otoczeniado silnika (transport/przechowywanie) | - 40°C |
| Pozycja instalacji | Każdy |
| Otwory odprowadzające kondensat | Brak, otwarty wirnik |
| Tryb | S1 |
| Łożysko silnika | Łożysko kulkowe |
| Właściwości techniczne | - Wyjście 10 VDC, maks.10 mA - Wyjście tachometru - Ogranicznik mocy - Ograniczenie prądu silnika - Miękki start - Wejście sterujące 0-10 VDC / PWM - Interfejs sterowania z potencjałem SELV bezpiecznie odłączonym od sieci - Wykrywanie przepięć - Zabezpieczenie przed przeciążeniem termicznym elektroniki/silnika - Wykrywanie zbyt niskiego napięcia linii |
| Odporność EMC na zakłócenia | Zgodnie z EN 61000-6-2 (środowisko przemysłowe) |
| Emisja zakłóceń EMC | Zgodnie z EN 61000-6-4 (środowisko przemysłowe) |
| Prąd dotykowy zgodnie z IEC 60990 (obwód pomiarowy Rys. 4, układ TN) | <= 3,5 mA |
| Ochrona silnika | Elektroniczna ochrona silnika |
| z kablem | Zmienny |
| Klasa ochrony | I (z podłączeniem uziemienia ochronnego przez klienta) |
| Zgodność z normami | EN 60335-1 / CE |
| Aprobata | UL 1004-7 + 60730-1 / CSA C22.2 nr 77 + CAN/CSA-E60730-1 / EAC |
Dane zgodne z dyrektywą ErP
| Kategoria instalacji | A |
| Kategoria wydajności | statyczny |
| Sterowanie prędkością w pętli zamkniętej | ja |
| Specyficzny stosunek* | 1,01 |
| * Współczynnik właściwy = 1 + psf / 100 000 | |
|
| Rzeczywisty | Prośba 2015 | |
| Sprawność ogólna ηe | 63,4 | 42,4 | |
| Klasa efektywności N | 82 | 61 | |
| Wejście zasilania Pe | KW | 0,16 | |
| Przepływ powietrza qV | m3/godz | 460 | |
| Całkowity wzrost ciśnienia | Pa | 737 | |
| prędkość | min-1 | 4160 | |
| Dane ustalone w punkcie optymalnej wydajności | |||

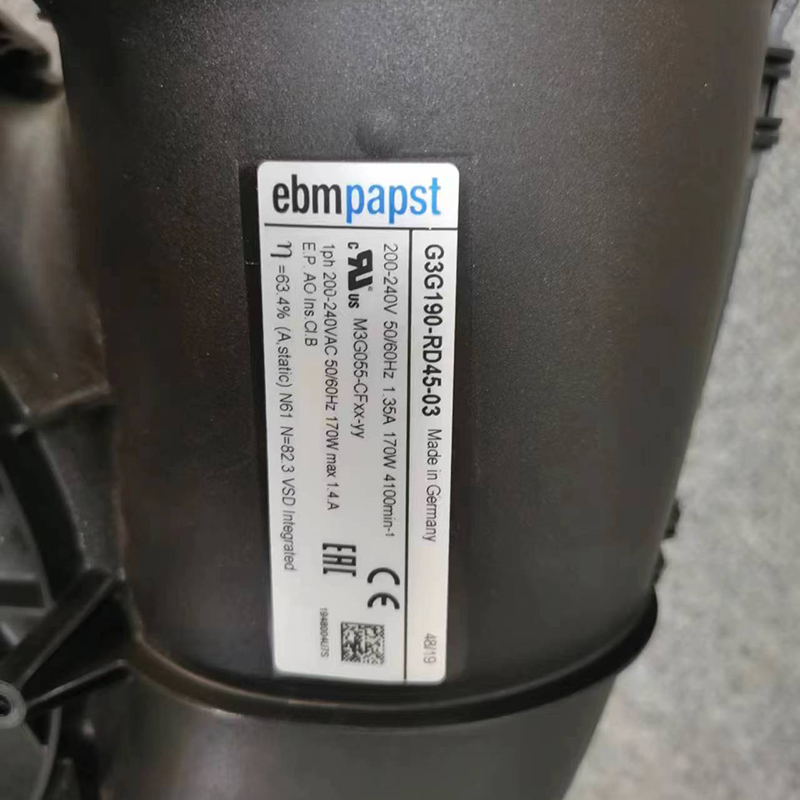

Dane nominalne
| Faza |
| 1~ |
| Rodzaj napięcia |
| AC |
| Napięcie nominalne | w V | 230 |
| Nominalny zakres napięcia | w V | 200 .. 240 |
| Częstotliwość | w Hz | 50/60 |
| Rodzaj definicji danych |
| maksymalne obciążenie |
| Prędkość | w min-1 | 4100 |
| Wejście zasilania | w W | 170 |
| Aktualne losowanie | w | 1,35 |
| min.ciśnienie zwrotne | w Pa | 0 |
| Maks.temperatura otoczenia | w °C | 60 |
Krzywe
Mierzone wartości
|
| n | Pe | I | LpAin |
| w min-1 | w W | w | w dB(A) | |
| 1 | 4333 | 170 | 1,35 | 75 |
| 10 | 3200 | 79 | 0,65 | 62 |
| 11 | 3200 | 76 | 0,62 | 61 |
| 12 | 3200 | 62 | 0,51 | 64 |
| 13 | 2600 | 36 | 0,29 | 62 |
| 14 | 2600 | 43 | 0,35 | 56 |
| 15 | 2600 | 41 | 0,33 | 55 |
| 16 | 2600 | 33 | 0,27 | 59 |
| 2 | 4100 | 170 | 1,35 | 68 |
| 3 | 4167 | 170 | 1,35 | 67 |
| 4 | 4440 | 170 | 1,35 | 73 |
| 5 | 3800 | 114 | 0,92 | 72 |
| 6 | 3800 | 133 | 1,08 | 66 |
| 7 | 3800 | 127 | 1,03 | 65 |
| 8 | 3800 | 104 | 0,85 | 69 |
| 9 | 3200 | 68 | 0,55 | 67 |
Rysunek
Rysunek produktu
|
| n | Pe | I | LpAin |
| w min-1 | w W | w | w dB(A) | |
| 1 | 4333 | 170 | 1,35 | 75 |
| 10 | 3200 | 79 | 0,65 | 62 |
| 11 | 3200 | 76 | 0,62 | 61 |
| 12 | 3200 | 62 | 0,51 | 64 |
| 13 | 2600 | 36 | 0,29 | 62 |
| 14 | 2600 | 43 | 0,35 | 56 |
| 15 | 2600 | 41 | 0,33 | 55 |
| 16 | 2600 | 33 | 0,27 | 59 |
| 2 | 4100 | 170 | 1,35 | 68 |
| 3 | 4167 | 170 | 1,35 | 67 |
| 4 | 4440 | 170 | 1,35 | 73 |
| 5 | 3800 | 114 | 0,92 | 72 |
| 6 | 3800 | 133 | 1,08 | 66 |
| 7 | 3800 | 127 | 1,03 | 65 |
| 8 | 3800 | 104 | 0,85 | 69 |
| 9 | 3200 | 68 | 0,55 | 67 |
