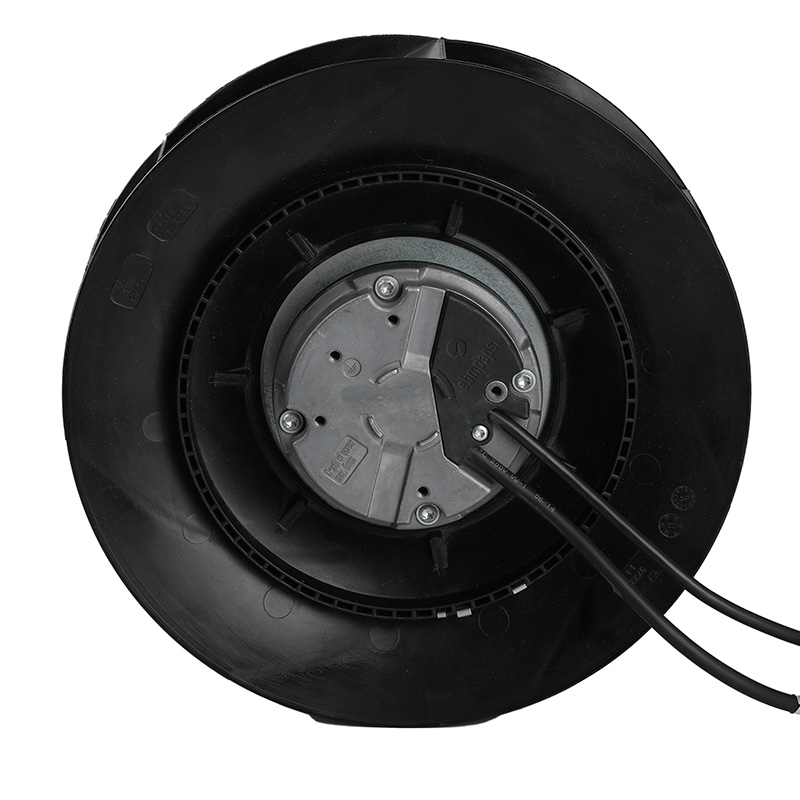

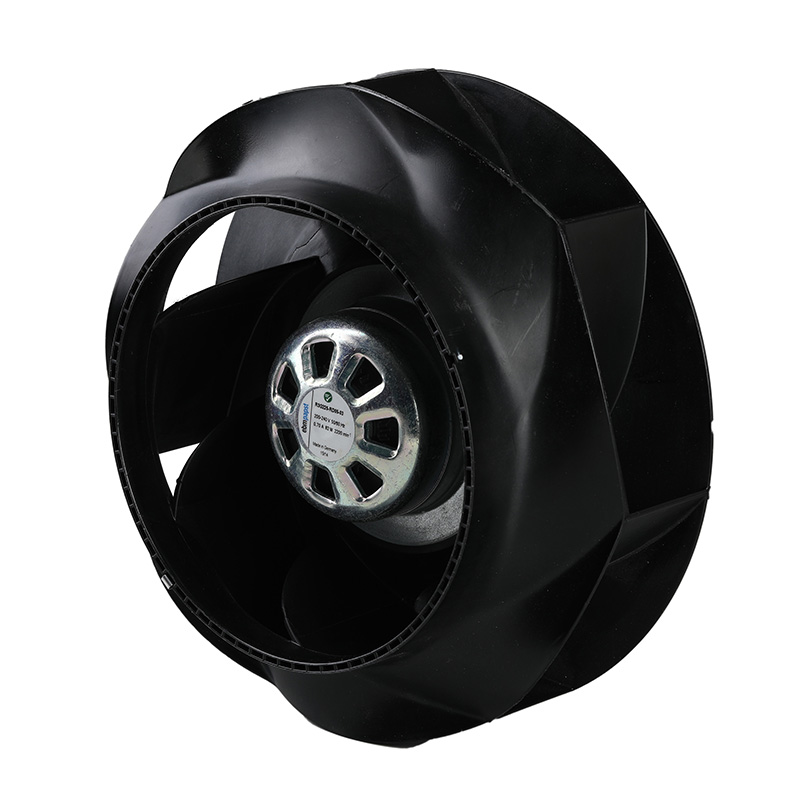

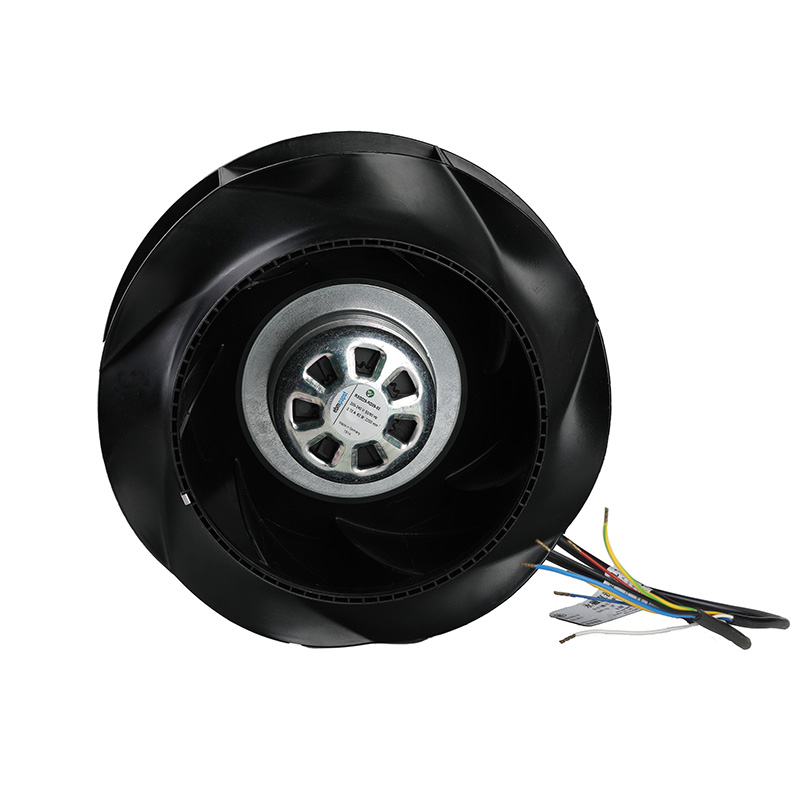

EC-Radialventilator – RadiCal-R3G225-RD05-03
Technische Beschreibung
| Gewicht | 1,4 kg |
| Motorgröße | 55 |
| Größe | 225mm |
| Rotoroberfläche | Dickschichtpassiviert |
| Werkstoff Elektronikgehäuse | Aluminium-Druckguss |
| Laufradmaterial | PA-Kunststoff |
| Anzahl der Klingen | 7 |
| Drehrichtung | Im Uhrzeigersinn, auf den Rotor gesehen |
| Stärke des Schutzes | IP54 |
| Isolationsklasse | "B" |
| Feuchtigkeits- (F) / Umwelt- (H) Schutzklasse | H1 |
| max.zulässige Umgebungstemp.für Motor (Transport/Lagerung) | + 80 °C |
| Mindest.zulässige Umgebungstemp.für Motor (Transport/Lagerung) | - 40 °C |
| Einbaulage | Beliebig |
| Kondenswasserlöcher | Keine, offener Rotor |
| Modus | S1 |
| Motorlager | Kugellager |
| Technische Eigenschaften | - Ausgang 10 VDC, max.1,1 mA - Tachoausgang - Leistungsbegrenzung - Motorstrombegrenzung - Sanftanlauf - Steuereingang 0-10 VDC / PWM - Steuerschnittstelle mit sicher vom Netz getrenntem SELV-Potenzial - Überspannungserkennung - Thermischer Überlastschutz Elektronik/Motor - Unterspannungserkennung |
| EMV-Störfestigkeit | Gemäß EN 61000-6-2 (Industriebereich) |
| EMV-Kreis-Feedback | Gemäß EN 61000-3-2/3 |
| EMV-Störaussendung | Gemäß EN 55022 (Klasse B, Haushaltsumgebung) kann die Anwendung aufgrund der Installationsbedingungen eine ferritische Dämpfung im Kabel erfordern. |
| Berührungsstrom nach IEC 60990 (Messkreis Fig. 4, TN-System) | <= 3,5mA |
| Motorschutz | Elektronischer Motorschutz |
| mit Kabel | Variable |
| Schutzklasse | I (mit kundenseitigem Schutzleiteranschluss) |
| Konformität mit Standards | EN 60335-1 / CE / UKCA |
| Genehmigung | CSA C22.2 Nr. 77 + CAN/CSA-E60730-1 / EAC / UL 1004-7 + 60730-1 |
Nenndaten
| Phase |
| 1~ |
| Art der Spannung |
| AC |
| Nennspannung | in v | 230 |
| Nennspannungsbereich | in v | 200 .. 240 |
| Frequenz | in Hertz | 50/60 |
| Art der Datendefinition |
| Maximale Last |
| Geschwindigkeit | in min-1 | 2200 |
| Leistungsaufnahme | in w | 82 |
| Aktuelle Auslosung | in einem | 0,7 |
| Mindest.Umgebungstemperatur | in °C | -25 |
| max.Umgebungstemperatur | in °C | 60 |
Kurven
Messwerte
|
| n | Pe | I | LpAin |
| in min-1 | in w | in einem | in dB(A) | |
| 1 | 2287 | 70 | 0,62 | 62 |
| 10 | 1600 | 32 | 0,27 | 49 |
| 11 | 1600 | 31 | 0,27 | 45 |
| 12 | 1600 | 25 | 0,21 | 50 |
| 13 | 1200 | 10 | 0,09 | 45 |
| 14 | 1200 | 14 | 0,11 | 42 |
| 15 | 1200 | 13 | 0,11 | 37 |
| 16 | 1200 | 10 | 0,09 | 43 |
| 2 | 2162 | 79 | 0,66 | 57 |
| 3 | 2200 | 82 | 0,7 | 52 |
| 4 | 2264 | 70 | 0,60 | 59 |
| 5 | 2000 | 47 | 0,41 | 58 |
| 6 | 2000 | 63 | 0,53 | 55 |
| 7 | 2000 | 61 | 0,52 | 50 |
| 8 | 2000 | 48 | 0,42 | 56 |
| 9 | 1600 | 24 | 0,21 | 53 |
Zeichnung
Produktzeichnung
| 1 | Zubehörteil: Einlaufring 96358-2-4013 nicht im Lieferumfang enthalten |
| 2 | max.Abstand für Schraube 5 mm |
| 3 | Kabel PVC AWG20, 3x gecrimpte Spleiße |
| 4 | Kabel PVC AWG22, 4x gecrimpte Spleiße |
